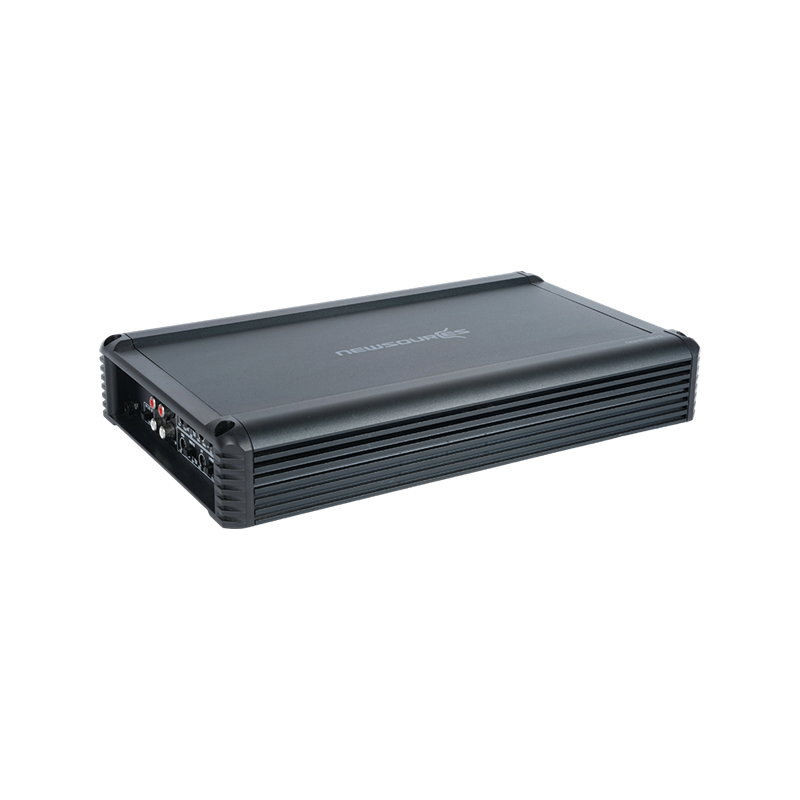

클래스 A/B 자동차 증폭기 설계의 바이어스 전류 안정성

클래스 A/B 자동차 앰프에서는 과도한 열 발생 없이 크로스오버 왜곡을 최소화하기 위해 바이어스 전류를 제어하는 것이 중요합니다. 설계자는 종종 다단계 열 보상을 사용하여 바이어스 트랜지스터를 온도 추적 다이오드 또는 출력 트랜지스터 가까이에 장착된 VBE 곱셈기와 결합합니다. 이를 통해 앰프가 예열될 때 바이어스가 비례적으로 조정되어 선형성을 유지하면서 열 폭주를 방지할 수 있습니다. AP 테스트 플랫폼을 갖춘 생산 라인은 동적 부하 및 온도 변화에도 바이어스가 안정적으로 유지되는지 확인할 수 있습니다.

충실도가 높은 클래스 A/B 토폴로지의 열 문제

클래스 A/B 자동차 앰프는 클래스 D 설계보다 훨씬 더 많은 열을 발산합니다. 특히 출력 트랜지스터가 지속적으로 전도되는 적당한 청취 레벨에서 더욱 그렇습니다. 고전력 버전에는 전도 개선을 위해 대형 방열판, 세심하게 배치된 환기 슬롯, 더 두꺼운 알루미늄 하우징이 필요합니다. 장기적인 안정성을 유지하기 위해 공장에서는 100% 노화 테스트를 실시하여 열 드리프트를 모니터링하고 높은 온도에서 납땜 피로 또는 트랜지스터 불일치를 감지할 수 있습니다.

열 최적화 기술

• 균일한 열 확산을 위해 트랜지스터 설치 공간에 맞는 열 패드를 사용합니다.
• 보호 회로를 활성화하기 위해 온도 센서를 통합합니다.
• 냉각 지원을 위해 무거운 구리가 포함된 다층 PCB를 사용합니다.

향상된 선형성을 위한 출력단 토폴로지 선택

클래스 A/B 앰프의 출력단은 톤 특성에 큰 영향을 미칩니다. 많은 프리미엄 디자인은 보완적인 이미터 팔로워 쌍을 사용하여 왜곡을 최소화하면서 대칭 드라이브를 제공합니다. 일부 고급 모델은 전류 이득을 향상시키고 이전 단계의 부하를 줄이는 Triple-Darlington 구성을 사용합니다. 그러나 이로 인해 PCB 복잡성이 증가하고 트랜지스터 배치의 정밀한 일치가 필요합니다. 이는 AOI 검사 및 제어된 SMT 프로세스가 주요 일관성 이점을 제공하는 영역입니다.

전원 공급 장치 저장소 용량 및 동적 헤드룸에 미치는 영향

고주파 스위칭 공급 장치에 의존하는 클래스 D 증폭기와 달리 클래스 A/B 자동차 증폭기는 일반적으로 과도 피크에서 깨끗한 전압 레일을 제공하기 위해 더 큰 전원 공급 장치 저장 장치가 필요합니다. ESR이 낮은 대형 전해 커패시터는 갑작스러운 베이스 히트 또는 복잡한 음악 악절 동안 전압 안정성을 유지하는 데 도움이 됩니다. 고품질 생산 환경은 커패시터 ESR, 리플 처리 및 온도 탄력성을 검증하여 열악한 자동차 조건에서도 장기적인 신뢰성을 보장합니다.

공통 저장소 커패시터 사양

다단계 피드백 네트워크를 통한 왜곡 관리

클래스 A/B 자동차 증폭기는 낮은 왜곡을 유지하기 위해 네거티브 피드백에 크게 의존합니다. 고급 설계에서는 글로벌 및 로컬 피드백 루프의 조합이 사용됩니다. 입력 및 전압 증폭 단계 주변의 로컬 피드백은 선형성을 향상시키는 반면 글로벌 피드백은 전체 이득을 안정화합니다. 부품 매칭의 정확성은 필수적입니다. 에이징 테스트는 시간이 지남에 따라 피드백 특성을 변경할 수 있는 저항기 값 또는 트랜지스터 이득의 드리프트를 감지하는 데 도움이 됩니다.

아날로그 중심 A/B 설계에 대한 EMI 성능 고려 사항

비록 클래스 A/B 자동차 증폭기 클래스 D 장치에 비해 고주파 스위칭 잡음이 덜 발생하므로 아날로그 회로는 교류 발전기, 점화 코일 및 디지털 모듈과 같은 차량 EMI 소스에 민감합니다. 설계자는 차동 입력 단계, 차폐된 신호 경로 및 신중하게 제어되는 접지 라우팅을 사용할 수 있습니다. 최신 AOI 및 SMT 프로세스는 일관된 접지 형상과 차폐 배치를 보장하여 대규모 생산 배치에서 소음 유입을 최소화합니다.

실용적인 EMI 제어 방법

• 연선 또는 균형 입력 연결.
• 프리앰프 스테이지를 위한 전용 접지 기준 경로입니다.
• 민감한 아날로그 구성요소를 위한 차폐 하우징 섹션.

기계적 제작 품질 및 진동 저항

클래스 A/B 자동차 증폭기에는 더 무거운 방열판과 더 큰 커패시터가 포함되어 있어 기계적 안정성이 필수적입니다. 자동차 환경의 진동으로 인해 시간이 지남에 따라 패스너가 느슨해지거나 납땜 접합부가 피로해질 수 있습니다. 제조업체는 더 두꺼운 기판으로 PCB를 강화하고 추가 스탠드오프를 설치하며 나사에 잠금 화합물을 사용합니다. 또한 고품질 시설에서는 진동 시뮬레이션을 수행하여 대량 생산 전에 잠재적인 기계적 약점을 감지합니다.

구성 요소 선택을 통한 오디오 시그니처 미세 조정

톤의 성격은 클래스 A/B 자동차 증폭기 특정 커패시터, 연산 증폭기 및 트랜지스터 쌍을 선택하여 미묘하게 모양을 지정할 수 있습니다. 필름 커패시터는 뛰어난 선형성으로 인해 입력 필터링에 자주 선택되는 반면, 저잡음 연산 증폭기는 미세한 디테일을 보존하는 데 도움이 됩니다. 차동 입력단의 정합 트랜지스터 세트는 DC 오프셋을 줄이고 스테레오 이미징을 향상시킵니다. 이러한 구성요소 수준 최적화는 정밀한 SMT 배치 및 엄격한 AP 오디오 측정과 결합될 때 가장 효과적입니다.
